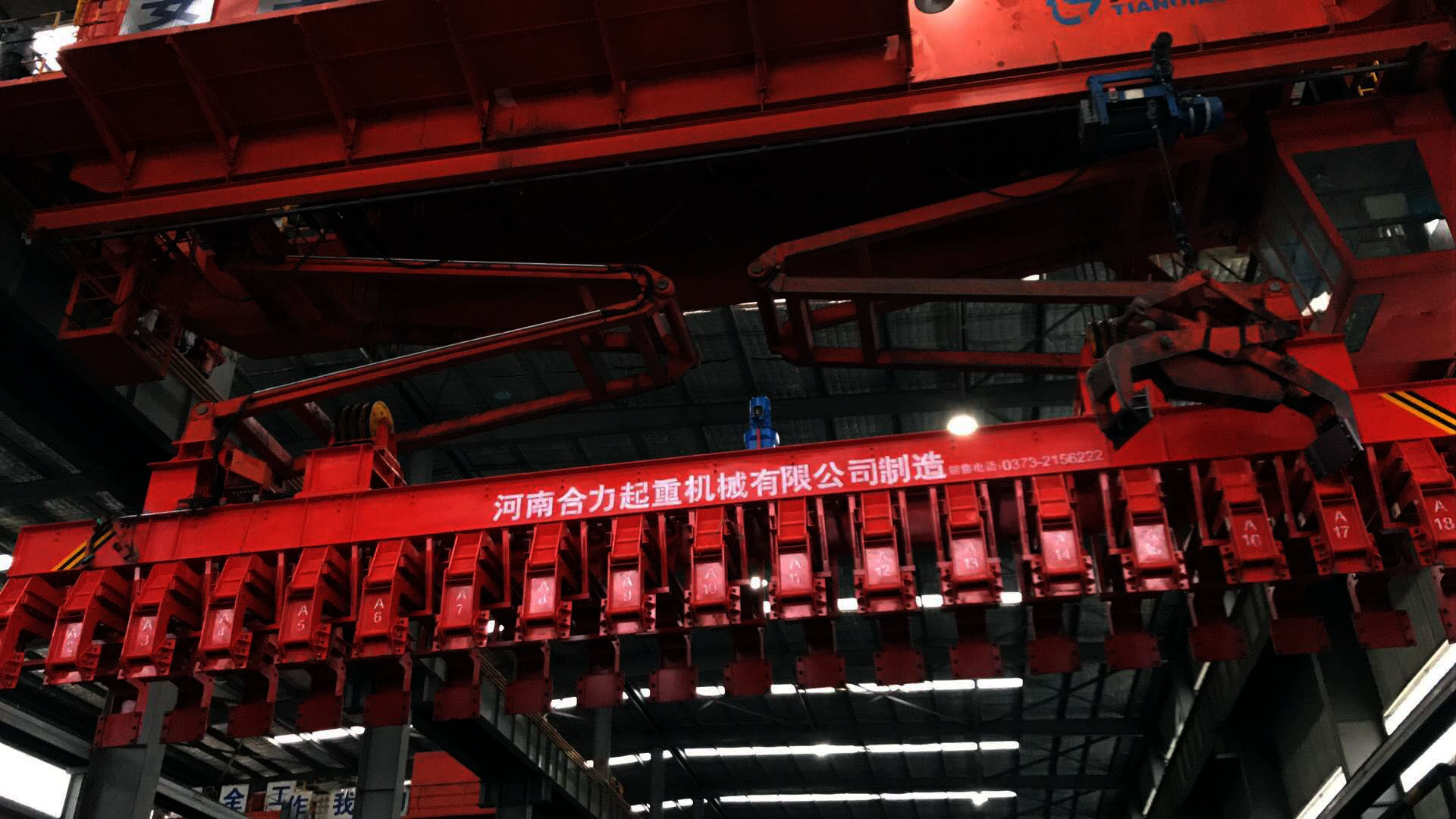

堆垛起重機

         陽極堆垛天車是陽極倉庫中的關鍵設備，主要用于堆放和運輸生、熟陽極碳塊。它能完成下列工藝操作：

        一對21塊橫向排列的碳塊進行堆放和運輸。

        一可利用單塊夾具搬運單個陽極碳塊，并能進行車間內的零星吊運。

        陽極堆垛天車由橋架與端梁裝配、夾具裝置、主卷揚機構、平衡輪、定滑輪、動滑輪、電動葫蘆、潤滑系統、導

向裝置、限位開關安裝及電控系統等組成。

        天車有以下幾個運動：大車運行、夾具升降運行夾具開閉、電葫蘆升降和水平運行。

        天車有兩套工作裝置：一套是由21個機械夾具組成的夾具裝置，該裝置可同時抓取和堆放21個按寬度方向排列一

組的碳塊。另一套是掛在橋架下部工字梁上的5T電動葫蘆，該電動葫蘆可沿工字鋼軌移動，其吊鉤可用于車間內的零

星吊運和借助單塊夾具吊運單個碳塊。天車的全部動作均可在操作室內操作完成。
